ATX® 4D-Uprights RIG System 4.0
Die neuen ATX® 4D-Uprights und Upright Extensions für das ATX® RIG System 4.0
- Zertifiziert nach EN 20957 Class S -
- Quality Product Designed in Germany -
Die ATX® „4-DIRECTION-UPRIGHTS“ bilden das Kernstück eines jeden ATX® 4.0 RIG Systems.
Das
innovative und durchdachte Pfosten-System bietet ein unerreicht breites

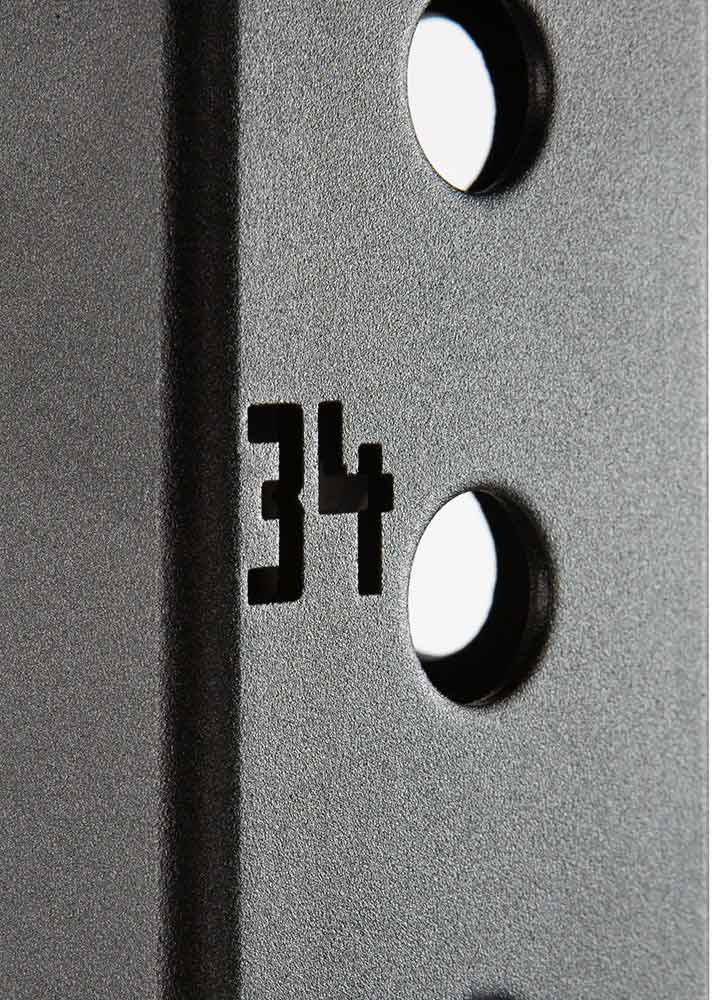

Anwendungsspektrum. Die Pfosten sind zu allen vier Seiten hin gleich
strukturiert; dies betrifft das Lochraster ebenso wie die auf allen vier
Seiten vorhandene Skalierung. Es gibt bei diesen Pfosten also keinen
Unterschied zwischen vorne und hinten oder rechts und links.
Dementsprechend kann der ATX® 4D Upright in beliebiger Ausrichtung
eingebaut und von allen vier Seiten gleichermaßen uneingeschränkt
genutzt werden.
Der Herstellungsprozess mittels Laser-Cutting und Robot-Welding garantiert eine gleichbleibend hohe Qualität der Produkte.
Gefertigt werden die ATX® 4D UPRIGHTS aus 80 mm x 80 mm x 3,0 mm Profilstahlrohr.
Das Lochraster hat einen Mittenabstand von 50 mm bei einem Bohrloch Durchmesser von 21 mm.
Die
Ankerplatte hat die Abmessungen 160 mm x 160 mm und verfügt über einen
Bohrabstand von 120 mm x 120 mm bei einem Bohrlochdurchmesser von 15 mm.
Das Gewicht der Pfosten beträgt 17,4 kg für den 246 cm hohen Pfosten und 19,0 kg für den 271 cm hohen Pfosten.
Die
ATX® 4D UPRIGHTS können einzeln bestellt werden und dienen der
Erweiterung eines vorhandenen RIGs oder auch der Realisierung eines nach
eigenen Vorstellungen von Dir selbst geplanten RIGs.

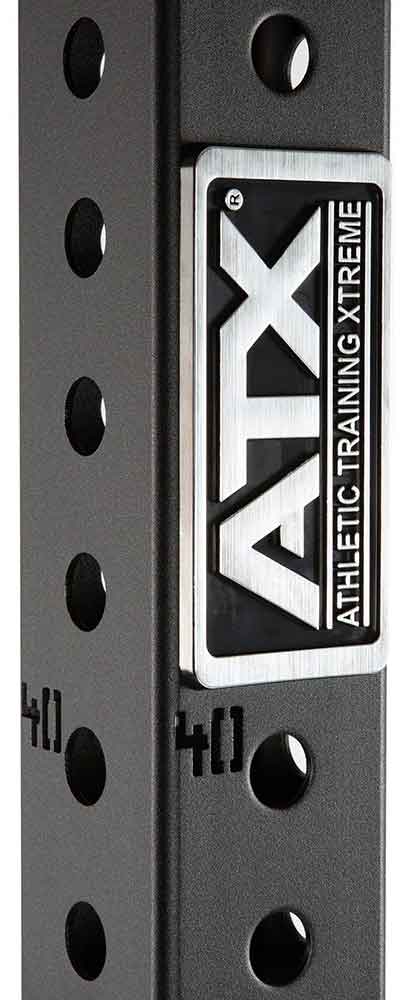

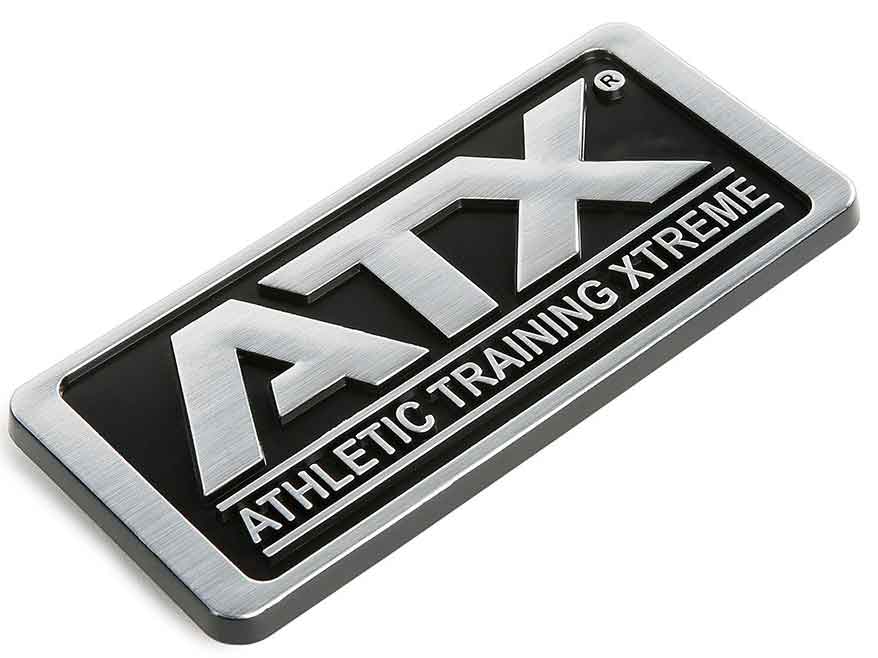

Zum
Lieferumfang eines Jeden ATX® 4D Uprights gehört eine ATX® Logo Plate
die an beliebig passender Stelle des Pfostens einfach eingeclippt werden
kann.
Dübel und Schrauben zur Verankerung der Pfosten auf dem
Fußboden gehören nicht zum Lieferumfang und müssen separat dazu gekauft
werden!
Die ATX® 4D UPRIGHTS sind in zwei Höhen erhältlich: 246
cm (Artikel-Nr.: 159.ATX-4.0-UPR-245) und 271 cm (Artikel-Nr.:
159.ATX-4.0-UPR-270).
Ist am RIG mehr Höhe notwendig, um z.B. Kletterseile oder Turnringe
anzubringen, kommt ergänzend zu den ATX® 4-D UPRIGHTS die ATX® RIG 4.0
UPRIGHT EXTENSION Pfosten-Verlängerung (Artikel-Nr.:
159.ATX-4.0-UPR-EXT-150) zur Anwendung.
Diese Vorrichtung ist ebenso
genial wie einfach und lässt sich in jedes ATX® 4.0 RIG problemlos
integrieren. Dabei ist es vollkommen gleich, wie das RIG aufgebaut und
konfiguriert ist.
Standardmäßig beträgt die Pfosten-Verlängerung 150
cm, wodurch sich eine maximale Höhe von 421 cm in Verbindung mit dem
4D-UPRIGHT 270 und entsprechend 396 cm mit dem 4D-UPRIGHT 245 ergibt.
Bei
geringeren Deckenhöhen können die Verlängerungen in einem Raster von 5
cm auf Wunsch eingekürzt werden. (eingekürzte Verlängerungen verursachen
Mehrkosten von 30,- € pro Stück und sind von Umtausch / Rückgabe
ausgeschlossen, da Sonderanfertigung!)
Analog zu den 4D-Uprights werden auch die UPRIGHT EXTENSIONS aus 80
mm x 80 mm x 3,0 mm Profilrohr hergestellt und sind ebenso mit dem
gleichen Lochraster versehen.

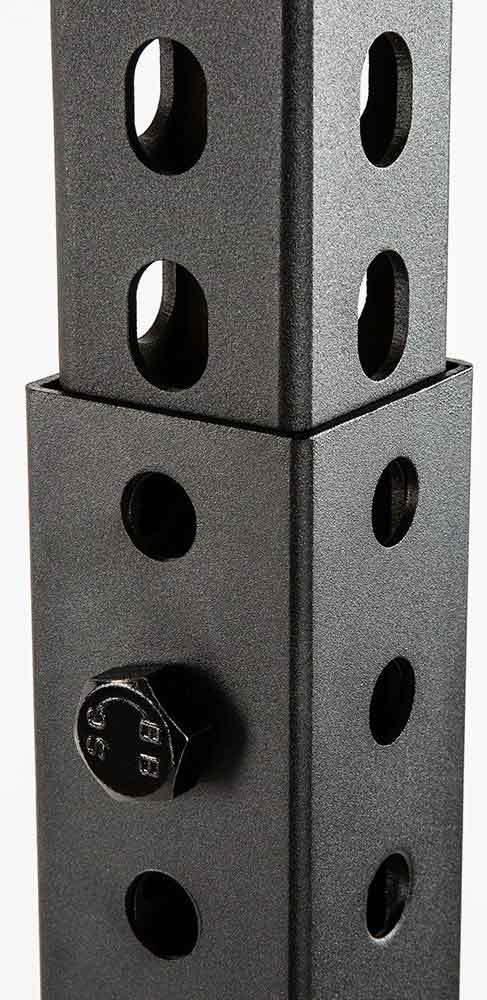

Die UPRIGHT EXTENSIONS können einzeln
bestellt werden und beinhalten im Lieferumfang einen Satz schwarz
verzinkter und 20 mm dicker Schrauben zur Herstellung einer stabilen
Schraubverbindung mit den 4D-Uprights.
ACHTUNG! Die ATX® 4-Direction Uprights und ATX® RIG Upright Extension 150 sind nur mit ATX® 4.0 RIG Systemteilen kompatibel.
Anmerkung:
Planst
du dein RIG mit Kletterseilen und / oder Turnringen auszustatten,
sollten die Uprights die maximale Höhe von 4,21 m haben um die Ringe und
Seile optimal nutzen zu können.
Im Absturzbereich müssen
Anbauteile wie J-Hooks, Safeties, Hantelständer vom RIG entfernt werden.
Der Bereich unter den Kletterseilen / Turnringen muss frei sein.
Verwende immer Fallschutzmatten!
Alle Bauteile sind pulverbeschichtet in - schwarz RAL 9005
Preise und Liefereinheiten sind jeweils pro Stück.
Die Lieferung erfolgt via Spedition bis Bordsteinkante.
Zustellung unter vorherigem telefonischen Avis durch die Spedition.
| Artikelname |
ATX® 4D-Uprights RIG System 4.0 |
|---|
| Artikelnummer |
159.ATX-4-0-UPR- |
| Liefereinheit |
Stück |
| Länge |
--- |
| Breite |
--- |
| Höhe |
Upright 245 - 246,4 cm / Upright 270 - 271,4 cm / Extension 150 - 150 cm |
| Tiefe |
--- |
| Durchmesser |
--- |
| Farbe |
RAL 9005 schwarz |
| Material |
Profilstahlrohr 80 x 80 x 3,0 mm |
| Gewicht |
Upright 245 - 17,4 kg / Upright 270 - 19 kg / Extension 150 - 17,9 kg
|
| Belastbarkeit |
--- |
| Zertifizierung |
EN 20957 I.II.IV - S |
| Marke |
ATX |
|
